300型双工位全自动叠片机

采用叠片台移动结构,松下伺服电机驱动+精密滚珠丝杆定位移动,定位精确,稳定性高;

13798786077 / 0769-22333815

联系我们 在线客服

扫一扫关注我们扫描添加微信

产品介绍

300型全自动叠片机设备特点:

1.采用叠片台移动结构,松下伺服电机驱动+精密滚珠丝杆定位移动,定位精确,稳定性高;

2.隔膜主动放卷:工作张力连续一致,主动放卷精确控制隔膜在叠片过程中的张力,隔膜延伸变形小,确保张力恒定,自带隔膜纠偏,保证隔膜放卷整齐度;

3.正、负极片搬运机构:伺服驱动,高精度进口模组(国内使用模组的叠片机),定位精确,寿命更长;

4.极片供料装置:采用正负极单工位真空吸附供料,极片自动上顶,料盒无料自动检测报警;毛刷、振片、折片机构等有效防止重片产生机率;

5.有正、负极片定位装置,定位板按极片大小做相应的规格件,调整方便;定位部分安装超声波检测重片、精确率99.9%;

6.粉尘防护:料盒、预定位都有安装有效的粉尘防护机构;做到正、负极之间粉尘不会有干涉现象;

7.可靠性:在设备高精度及常运动的导辊模块都打有定位销固定;

8.设备留有生产线改造的接口,以便日后生产线改造衔接;极片上料与电芯出料在设备同一方向。

9.电芯四侧贴胶(专利号:201420844522.5)电芯更加禁锢,不易松动、变形;

10.控制参数设置:触摸屏操作界面,工作参数菜单简易设定,操作简便。



设备安装外形示意图:
300型全自动叠片机设备安装外形示意图

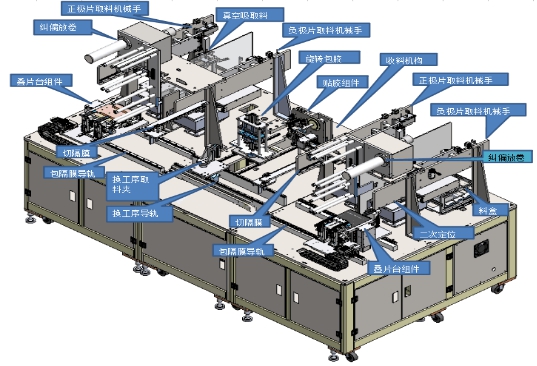

设备结构示意图:
全自动叠片机设备结构示意图


设备标准构件

序号

组件名称

数量/套

说           明

1

极片料盒

2

可搬运料盒,正、负极各1套,可调范围大.

2

极片上料辅助机构

2

分片毛刷;极片抖动机构;吹风、吸尘装置.

3

料盒顶升机构

2

保证极片在同一的高度,确保机械手可靠地吸取极片;缺料自动停机报警;

4

隔膜放卷张力机构

1

成卷隔膜采用气涨轴锁紧,主动放卷,通过张力组件实现隔膜张力恒定.步进伺服放卷,张力可以自由可调。

5

隔膜纠偏

1

隔膜采用浮辊张力、光纤检测隔膜边缘,整体纠偏, 纠偏精度0.1mm以内;自带隔膜静电消除。

6

次定位机构

2

超声波检测吸多片,防止多片极片叠入电池;自动旋转四侧定位,并加装自动吸尘、光纤检测极耳折角装置。

7

叠片机械手取片

4

伺服驱动,精密模组往复运行,快速、可靠地抓放极片,精度高,寿命长。

8

叠片台机构

1

伺服驱动叠片台平移与升降+精密丝杆+精密导辊实现叠片台往复运行;极片压刀不会弯折、创伤极片;光电检测隔膜定位,更加准确;双工位叠片台同步错次运行,确保贴胶机构同步完成自动贴胶下料。

9

机械手夹持机构

1

实现电芯在各工位自由的转移.

10

隔膜切断机构

1

热切刀机构一套,确定长度切断可以适当调节,以节约隔膜,适用任何材质隔膜裁切,不损伤隔膜。

11

尾卷贴胶机构

1

尾卷机构收膜包裹,机械手取电芯至贴胶机构自动旋转,实现电芯四侧贴胶,更加禁锢。

12

下料机构

1

电芯堆积放置,由人工或传输带自动送出。

13

电气操作系统

1

使用人机界面操作,简单明了,参数可调,流程完善.

14

电气控制

1

电器、气路等安装于设备内部,标示清晰,便于维护.

15

防护外罩

6

铝合金有机玻璃组成.




















设备一般配置和标准

1、 设备外观颜色为电脑灰;(可根据甲方要求设计)

2、 离机器外壁1m测量,设备噪音≤75 db。

3、 设备符合国家有关机电设备的安全标准。

4、 随机附送中文操作说明书、设备维修手册及易损件。

5、 随机提供机械原理、电气图各一套。


产品参数

1、技术参数

项目

验收工艺技术参数

单片效率

≤1.6s/pcs      单个电芯制造辅助时间15s

极片与隔膜间对位精度

中心偏差±0.2mm

隔膜端面对位精度

±0.2mm(以边为基准)

相邻极片对齐精度

±0.2mm(以中心为基准)

极片整体对齐精度

±0.2mm(以中心为基准)

叠片层数

在高度适应范围内可自由设定,8-15mm

运转率

95%(只由设备造成的故障)

合格率

99%(只由本机造成的不良)













2、设备尺寸及功率要求

项  目

规    格

外形尺寸(约)

长2300mm  x宽1500mm  x高1800mm(可拆卸组合)

重量

约1500KG

电源

电压  AC220V±10% 单相   功率  2KVA

压缩空气(干燥)

压力:0.5-0.7MPa(5kgf-7kgf/cm2)  使用量:200L/min

承重

450Kg/M2

温度湿度

5-35℃; 5-55%

空气尘埃

不含盐分、腐蚀性气体, 没有导电性尘埃等












3、主要标准件

序 号

名  称

品  牌

备  注

1

气缸

Smc

日本

2

磁性开关

Smc

日本

3

直线导轨

Hiwin

台湾

4

滚珠丝杠

Hiwin

台湾

5

模组

Hiwin

台湾

6

伺服电机/驱动器

Panasonic

日本

7

电磁阀

Smc

日本

8

超声波

Microsonic

德国

9

坦克链

Igus

德国

10

PLC

Panasonic

日本

11

传感器

Sunk

日本

12

光纤

Sunk

日本

13

触摸屏

Mcgs

国产

14

螺丝

304不锈钢

国产
