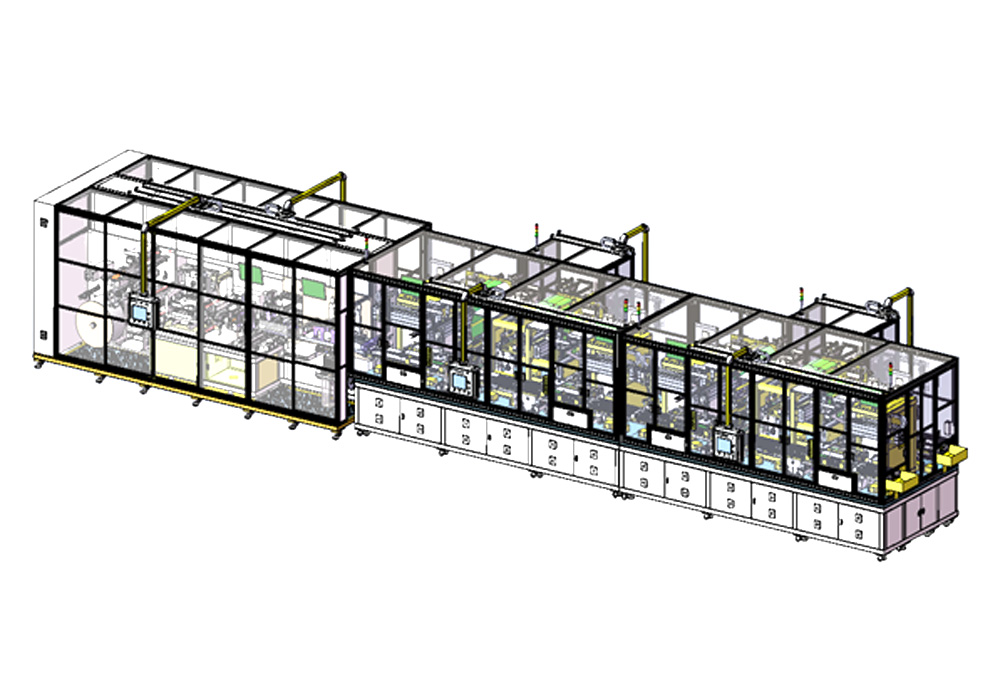

本设备主要用于将极耳已成型的正/负极卷料自动放卷、自动纠偏、张力控制、CCD缺陷检测、驱动、裁断成型圆角、除铁除尘、CCD尺寸检测、NG剔除、真空皮带输送、CCD预定位、隔膜放卷、叠片台按设定层数叠成电芯，隔膜裁断后贴胶、下料等功能；最终电芯装载在托盘中，可对接自动物流线和MES系统等。
| 项目 | 规格 |
| 制片效率 | ≥250（极片宽度100~160mm） |
| 叠片效率 | 单工位0.45（整机0.15）s/pcs （400PPM） |
| 毛刺大小 | Vas12um; Vbs12um |
| 纠偏精度 | ≤±0.1mm |
| 切片成型精度 | ±0.15mm |
| 辅助时间 | ＜10s |
| 极片与隔膜间对位精度 | 中心偏差±0.3mm |
| 隔膜端面对位精度 | ±0.3mm |
| 相邻极片对齐精度 | ±0.2mm |
| 极片整体对齐精度 | ±0.3mm |
| 合格率 | ≥99.5%（只由本机造成的不良） |
| 稼动率 | ≥98%（只由本机造成的不良） |
| 外形尺寸 | W2600mm×L11000mm×H2800mm |
| 电源 | AC380V三相；电压波动土10%；功率：65KW；频率：50Hz |
| 压缩空气 | 0.5~0.7Mpa(5~7kgf/cm2)，用量2000L/min |
